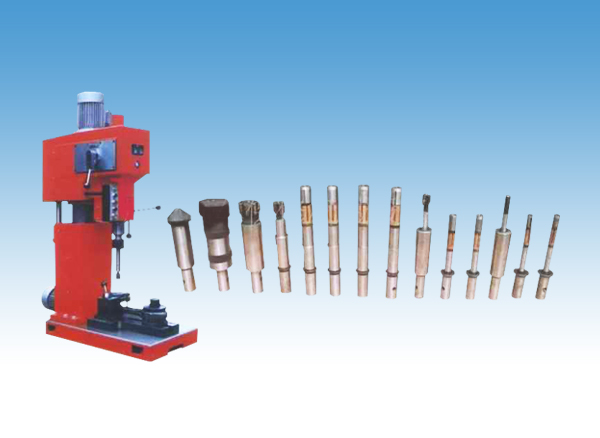

JY-50A型連桿襯套鉸壓機

主要用途
JY50、JY50A型鉸壓機可用于各類發動機連桿襯套的修理加工。能同時完成連桿銅套的倒角、鉸削、脈沖滾壓等加工工序。JY50A除具備上述功能外，還可鉸削轉向節襯套孔。（標準刀具只能加工磷青銅，其它銅套需另購刀具）
結構及特點
本機結構合理，操作簡便，具有加工精度高，提高工作效率，延長連桿襯套使用壽命等特點。本機設置的連桿專用夾具可以保證兩孔中心距尺寸公差和兩孔中心線平行度的要求。
扳動進給手柄，可使主軸做垂直升降運動；主軸下端裝有快換卡頭，可快速裝刀，換刀。工作臺設有連桿專用夾具和導向裝置。本機變速系統的潤滑是由柱塞泵經分油器向各潤滑部位供油。
技術參數
******加工直徑  52mm
加工孔圓柱度：允許誤差0.005mm
加工孔粗糙度：1.6以上
主軸垂直行程：不小于170mm
變速級數：2
主軸轉速：180    750轉/分
主電機功率：0.75kw
機頭升降行程：250mm
外形尺寸（長x寬x高）760x460x1260mm
